百級手術室（眼科專用）設計示例
1.簡介
|
序號 |
項目 |
內容 |
|
1 |
建筑地點 |
北京 |
|
2 |
建筑性質 |
手術樓 |
|
3 |
手術部規模 |
25間手術室 |
|
4 |
系統特點 |
新風分散處理設計方式 |
|
|
||
2.技術指標
|
序號 |
項目 |
內容 |
|
1 |
室內設計 |
溫度相對濕度24℃，50% |
|
2 |
手術室 |
凈面積35立方米 |
|
3 |
手術室 |
凈高3M |
|
4 |
氣流流型 |
局部垂直單向流 |
|
5 |
氣流組織 |
頂送雙側下回＋上排 |
|
6 |
工作面高度 |
截面平均風速0.2m/s |
|
7 |
手術室送風量 |
3780立方米/h |
|
8 |
手術室冷負荷 |
23kw |
|
9 |
手術室熱負荷 |
11kw |
|
10 |
手術室加濕量 |
8kg/h |
3.凈化空調系統及設備主要參數
1.送風量3780立方米/h-
2.回風量2980立方米/h-
3.新風量800立方米/h與6次/h比較取大值
4.排風量400立方米/h-
5.正壓差8~10Pa-
6.加濕量8kg/h電熱加濕器耗電量為6kw
7.冷負荷31kw含再熱負荷及機組溫升冷負荷
8.熱負荷11kw-
9.凈化空調機組風機耗電量3kw變頻控制
10.凈化空調機組機外余壓700Pa-
11.凈化進風機組機外余壓150Pa-
12.排風機組機外余壓250Pa-
13.凈化空調機組參考尺寸4000*1100*1100(h)mm落地減振安裝
14.凈化進風機組機參考尺寸630*630*1100(h)mm減振吊裝
15.排風機組機參考尺寸550*550*600(h)mm減振吊裝
注：
l.手術室冷熱負荷均包括新風負荷。
2.本表所有參數均為眼科專用I級手術室。
3.手術室正壓差為與相鄰的低級別潔凈區壓差。
4.凈化空調機組和凈化進風機組外形尺寸均參考手術室專用機組設計。

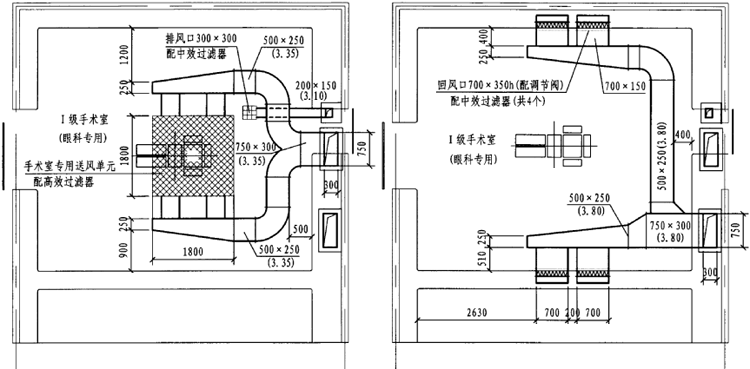

百級層流手術室送風排風平面圖 百級層流手術室回風平面圖
